1. Introdução

1.1 O que é LHT65N LoRaWAN Temperatura & Umidade Sensor

1.2 Características

• Protocolo LoRaWAN v1.0.3 Classe A
• Bandas de frequência: CN470/EU433/KR920/US915/EU868/AS923/AU915
• Comandos AT para alterar os parâmetros
• Parâmetros de configuração remota via LoRaWAN Downlink
• Firmware atualizável através da porta do programa
• Built-in 2400mAh bateria para até 10 anos de uso.
• Built-in sensor de temperatura e umidade
• Sensores externos opcionais
• LED de três cores para indicar o estado de funcionamento
• Recurso de registo de dados (máximo de 3328 registos)

1.3 Especificação

Sensor de temperatura incorporado:

• Resolução: 0,01 °C
• Tolerância de precisão: Tipo ± 0,3 °C
• Deriva a longo prazo: < 0,02 °C/ano
• Faixa de operação: -40 ~ 85 °C

Sensor de humidade incorporado:

• Resolução: 0,04%UR
• Tolerância da precisão: Tipo ±3%RH
• Deriva a longo prazo: < 0,02 °C/ano
• Faixa de operação: 0 ~ 96%RH

Sensor de temperatura externo:

• Resolução: 0,0625 °C
• ±0,5°C precisão de -10°C a +85°C
• ±2°C precisão de -55°C a +125°C
• Faixa de operação: -55 °C ~ 125 °C

2. Conecte LHT65N ao servidor IoT

2.1 Como funciona o LHT65N?

2. 2 Como ativar o LHT65N?

• Modo de Suspensão Profunda: LHT65N não tem nenhuma ativação LoRaWAN. Este modo é usado para armazenamento e transporte para economizar a vida útil da bateria.

• Modo de Trabalho:    Neste modo, o LHT65N funciona como o modo Sensor LoRaWAN para entrar na rede LoRaWAN e enviar os dados do sensor para o servidor. Entre cada amostragem/tx/rx periodicamente, LHT65N estará no modo STOP (modo IDLE), no modo STOP, LHT65N tem o mesmo consumo de energia que o modo Deep Sleep.

2.3 Exemplo para ingressar na rede LoRaWAN

Esta seção mostra um exemplo de como entrar no servidor IoT TTN V3 LoRaWAN. O uso com outros servidores IoT LoRaWAN é de um procedimento semelhante.

Suponha que o LPS8N já esteja configurado para se conectar à rede TTN V3, então ele fornece cobertura de rede para LHT65N. Em seguida, precisamos adicionar o dispositivo LHT65N em TTN V3:

2.3.1 Etapa 1: Crie dispositivo n ttn

O usuário pode inserir essas chaves no portal do servidor Lorawan. Abaixo está a captura de tela do TTN V3:

Adicione o aplicativo EUI no aplicativo.

Nota: LHT65N Use a mesma carga útil que LHT65.

INSIDE APP EUI, APP KEY e DEV EUI:

2.3.2 Passo 2: Ative o LHT65N pressionando o botão ACT por mais de 5 segundos.

2.4 Carga útil de uplink (Fport=2)

• Os primeiros 6 bytes: tem significados fixos para cada LHT65N.

•  O 7º byte (EXT #): define o modelo do sensor externo.

• O 8º ~ 11º byte: o valor para o valor do sensor externo. A definição é baseada no tipo de sensor externo. (Se EXT=0, não haverá esses quatro bytes.)

2.4.1 Decodificador em TTN V3

Quando o payload do uplink chega TTNv3, ele mostra o formato HEX e não é fácil de ler. Podemos adicionar LHT65N decodificador em TTNv3 para leitura amigável.

Abaixo está a posição para colocar o decodificador e o decodificador LHT65N pode ser baixado aqui : https://github.com/dragino/dragino-end-node-decoder

2.4.2 Informações da bateria BAT

Esses dois bytes de BAT incluem o estado da bateria e a tensão atual.

(b) significa binário

Verifique a tensão da bateria para LHT65N.

• Status BAT=(0Xcba4>>14)&0xFF=11 (BIN), muito bom
• Tensão da bateria = 0xCBA4 & 0x3FFF = 0x0BA4 = 2980mV

2.4.3 Temperatura interna

• Temperatura: 0x0ABB/100=27,47ÿ

• Temperatura: (0xF5C6-65536)/100=-26,18ÿ

2.4.4 Umidade interna

• Umidade: 0x025C/10=60,4%

2.4.5 Ext #

Bytes para Sensor Externo:

2.4.6 Valor externo

2.4.6.1 Ext=1, Sensor de Temperatura E3

•  DS18B20 temp=0x0ADD/100=27,81ÿ

Os últimos 2 bytes de dados não têm sentido.

• Temperatura externa= (0xF54F-65536)/100=-27.37℃

F54F: (F54F & 8000 == 1) , temp = (F54F - 65536)/100 = 27,37℃

(0105 & 8000: Julgue se o bit mais alto é 1, quando o bit mais alto é 1, é negativo)

Os últimos 2 bytes de dados não têm sentido

Se o sensor externo for 0x01 e não houver temperatura externa conectada. A temperatura será ajustada para 7FFF que é 327.67℃

2.4.6.2 Ext=9, sensor E3 com Unix Timestamp

• Status da bateria e umidade interna

•  Status e byte externo

• Bandeira da mensagem da enquete:       1: Esta mensagem é uma resposta da mensagem da enquete, 0: significa que esta é uma ligação uplink normal.
• Tempo de sincronização OK:       1: Definir tempo ok, 0: N/A. Após o envio da solicitação SYNC, LHT65N definirá este bit como 0 até obter o carimbo de hora do servidor de aplicativos.
• Unix Time Request:     1: Request server downlink Unix time, 0: N/A. Neste modo, o LHT65N definirá este bit para 1 a cada 10 dias para solicitar um tempo SYNC. (AT+SYNCMOD para definir isto)

2.4.6.3 Ext=6, Sensor ADC (use com cabo E2)

Neste modo, o usuário pode conectar sensor ADC externo para verificar o valor ADC. O 3V3_OUT pode ser usado para alimentar o sensor ADC externo; o usuário pode controlar o poder no tempo para isso.

sensor configurando:

AT+EXT=6, timeout Tempo para ligar este sensor, de 0 ~ 65535ms

Por exemplo:

AT+EXT=6.1000 alimentará este sensor por 1000ms antes de amostrar o valor ADC.

Ou use o comando downlink A2 para definir o mesmo.
A faixa de medição do nó é de apenas cerca de 0.1V a 1.1V A resolução da tensão é de cerca de 0.24mv.
Quando a tensão de saída medida do sensor não está dentro da faixa de 0,1V e 1,1V, o terminal de tensão de saída do sensor deve ser dividido O exemplo na figura a seguir é reduzir a tensão de saída do sensor por três vezes Se for necessário reduzir mais vezes, calcule de acordo com a fórmula na figura e conecte a resistência correspondente em série.

Quando o pino ADC_IN1 é conectado ao GND ou suspenso, o valor de ADC é 0

Quando a tensão coletada por ADC_IN1 for menor do que a faixa mínima, a faixa mínima será usada como saída; Da mesma forma, quando a tensão coletada é maior do que a faixa máxima, a faixa máxima será usada como saída.

1) A faixa mínima é de cerca de 0.1V. Cada chip tem calibração interna, assim que este valor está perto de 0.1V

2) A faixa máxima é de cerca de 1.1V. Cada chip tem calibração interna, assim que este valor está perto de 1.1v

3) Dentro do alcance

2.4.6.4 Ext=2 TMP117 Sensor (desde Firmware v1.3)

Ext=2, Sensor de temperatura (TMP117):

Modo de Interrupção e Modo de Contagem:

O cabo externo NE2 pode ser usado para MOD4 e MOD8

2.4.6.5 Ext=11 SHT31 Sensor (desde Firmware v1.4.1)

Ext=11, sensor de temperatura e umidade (SHT31):

2.4.6.6 Ext=4 Interrupt Mode (Desde Firmware v1.3)

Nota: Neste modo, a saída de 3.3v estará sempre ligada. LHT65N enviará um uplink quando houver um gatilho.

O modo de interrupção pode ser usado para conectar-se a sensores externos de interrupção, tais como:

Caso 1: sensor de porta. 3.3v Out para tal sensor é apenas detectar Abrir / Fechar.

No estado aberto, o consumo de energia é o mesmo que se não houver nenhuma sonda

No estado Close, o consumo de energia será 3uA maior do que o normal.

Ext=4, Sensor de Interrupção:

Acionador pela borda de queda:

Trigger by raise edge:

2.4.6.7 Ext=8 Modo de contagem (desde Firmware v1.3)

Nota: Neste modo, a saída de 3,3 V estará sempre ligada. O LHT65N contará para cada interrupção e uplink periodicamente.

Caso 1: Sensor de fluxo de baixo consumo de energia, esse sensor de fluxo tem saída de pulso e o consumo de energia no nível uA e pode ser alimentado por LHT65N.

Caso 2: Sensor de Fluxo Normal: Este sensor de fluxo tem maior consumo de energia e não é adequado para ser alimentado por LHT65N. É alimentado por energia externa e saída <3,3 v pulso

Ext=8, Counting Sensor ( 4 bytes)：

Comando de ligação descendente A2:

A2 02: O mesmo que AT+EXT=2 (AT+EXT= segundo byte)

A2 06 01 F4: O mesmo que AT+EXT=6.500 (AT+EXT= segundo byte, terceiro e quarto bytes)

A2 04 02: O mesmo que AT+EXT=4,2 (AT+EXT= segundo byte, terceiro byte)

A2 08 01 00: O mesmo que AT+EXT=8,0 (AT+EXT= segundo byte, quarto byte)

A2 08 02 00 00 00 3C: O mesmo que AT+ SETCNT=60 (AT+ SETCNT = 4º byte e 5º byte e 6º byte e 7º byte)

2.4.6.8 Ext=10, sensor E2 (TMP117) com Unix Timestamp (desde firmware V1.3.2)

• Estado da bateria e humidade incorporada

• Status e byte externo

• Sinalizador de mensagem de votação:     1: esta mensagem é uma resposta de mensagem de votação, 0: significa que este é um uplink normal.
• Tempo de sincronização OK:    1: Definir o tempo ok, 0: N/A. Após o envio da solicitação SYNC, LHT65N definirá este bit como 0 até obter o carimbo de hora do servidor de aplicativos.
• Pedido de Tempo Unix:   1: Request server downlink Unix time, 0: N/A. Neste modo, o LHT65N definirá este bit para 1 a cada 10 dias para solicitar um tempo SYNC. (AT+SYNCMOD para definir isto)

2.5 Mostrar dados sobre o Datacake

Seleccione a chave por omissão como Chave de Acesso:

No console Datacake (https://datacake.co/) , adicione o dispositivo LHT65.

2.6 Recurso de registo de dados

2.6.1 Maneiras de obter datalog via LoRaWAN

Existem dois métodos:

Método 1:  O IoT Server envia um comando LoRaWAN downlink para pesquisar o valor para o intervalo de tempo especificado.

Método 2:  Defina PNACKMD=1, o LHT65N aguardará o ACK para cada uplink, quando não houver rede LoRaWAN, o LHT65N marcará esses registros com mensagens não reconhecidas e armazenará os dados do sensor e enviará todas as mensagens (intervalo de 10s) após a recuperação da rede.

Nota para o método 2:

• a) O LHT65N fará uma verificação de ACK para envio de registros de dados para garantir que todos os servidores de dados cheguem.
• b) LHT65N enviará dados no modo CONFIRMED quando PNACKMD=1, mas LHT65N não transmitirá novamente o pacote se ele não receber ACK, ele apenas irá marcá-lo como uma mensagem NÃO ACK. Em um uplink futuro, se o LHT65N receber um ACK, o LHT65N considerará que há uma conexão de rede e reenviará todas as mensagens NONE-ACK.

Abaixo está o caso típico para o recurso de registro de dados de atualização automática (Definir PNACKMD=1)

2.6.2 Unix TimeStamp

LHT65N usa o formato Unix TimeStamp baseado em

O usuário pode obter este tempo a partir do link:  https://www.epochconverter.com/ :

Abaixo está o exemplo do conversor

Então, podemos usar AT+TIMESTAMP=1611889405 ou downlink 3060137afd00 para definir a hora atual 2021 – Jan -- 29 Sexta 03:03:25

2. 6. 3 Definir a Hora do Dispositivo

2.6.4 Valor do sensor de sondagem

O usuário pode sondar o valor do sensor com base em timestamps do servidor. Abaixo está o comando downlink.

O início do carimbo de data e o fim do carimbo de data e hora usam o formato Unix TimeStamp, conforme mencionado acima. Os dispositivos responderão com todo o registro de dados durante este período de tempo, use o intervalo de uplink.

Por exemplo, o comando downlink 31 5FC5F350 5FC6 0160 05

É verificar 2020/12/1 07:40:00 a 2020/12/1 08:40:00's dados

Uplink Interno = 5s, significa que LHT65N enviará um pacote a cada 5s. alcance 5~255s.

2.6.5 Carga útil do Uplink do Datalog

O uplink de resposta à enquete Datalog usará o formato de carga útil abaixo.

Carga útil dos dados de recuperação:

& Ext da mensagem da sondagem:

Sem Mensagem ACK:  1: Esta mensagem significa que esta carga útil é de Uplink Message que não recebe ACK do servidor antes (para PNACKMD=1 recurso)

Bandeira da mensagem da sondagem: 1: Esta mensagem é uma resposta de mensagem de enquete.

• O sinalizador de mensagem de enquete está definido como 1.

• Cada entrada de dados é de 11 bytes, para economizar tempo de ar e bateria, os dispositivos enviarão bytes máximos de acordo com as bandas de DR e frequência atuais.

Por exemplo, na banda US915, a carga útil máxima para DR diferente é:

a) DR0: max é 11 bytes, então uma entrada de dados

b) DR1: O máximo é de 53 bytes para que os dispositivos carreguem 4 entradas de dados (total de 44 bytes)

c) DR2: carga útil total inclui 11 entradas de dados

d) DR3: A carga útil total inclui 22 entradas de dados.

If devise não tem dados sobre o tempo de votação. O dispositivo irá enviar 11 bytes de 0

Exemplo:

Se LHT65N tiver abaixo dados dentro do Flash:

Se o utilizador enviar abaixo o comando downlink:  3160065F9760066DA705

Onde: Hora de início: 60065F97 = hora 21/1/19 04:27:03

            Tempo de paragem: 60066DA7= tempo 21/1/19 05:27:03

O LHT65N irá ligar esta carga.

7FFF089801464160065F97 7FFF 088E 014B 41 60066009 7FFF0885014E41600660667FFF0875015141600662BE7FFF086B015541600665167FFF08660155416006676E7FFF085F015A41600669C67FFF0857015D4160066C1E

Onde os primeiros 11 bytes são para a primeira entrada:

7FFF089801464160065F97

Dados do sensor ext=0x7FFF/100=327,67

Temp=0x088E/100=22,00

Hum=0x014B/10=32,6

sinalizador de mensagem de pesquisa & Ext=0x41, significa dados de resposta, Ext=1

A hora Unix é 0x60066009=1611030423s=21/1/19 04:27:03

2.7 Modo de alarme & Característica "Multi amostragem, um uplink"

2.7.2 MODO DE ALARMA (Antes do firmware v1.3.1)

Downlink Command: AAXXXXXXXXXXXXXX

Total bytes: 8 bytes

Example:AA0100010001003C

WMOD=01

CITEMP=0001

TEMPlow=0001

TEMPhigh=003C

2.8 LED Indicator

The LHT65 has a triple color LED which for easy showing different stage .

While user press ACT button, the LED will work as per LED status with ACT button.

In a normal working state:

• For each uplink, the BLUE LED or RED LED will blink once.
  BLUE LED when external sensor is connected.
• RED LED when external sensor is not connected
• For each success downlink, the PURPLE LED will blink once

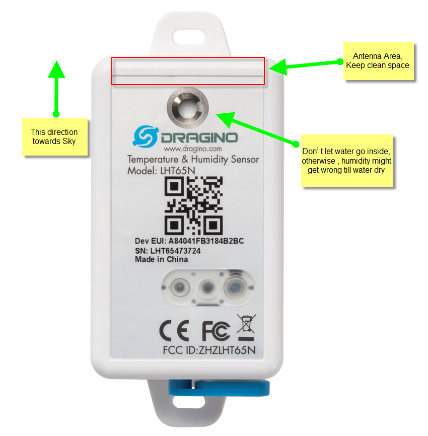

2.9 installation

3. Sensors and Accessories

3.1 E2 Extension Cable

1m long breakout cable for LHT65N. Features:

• Use for AT Command, works for both LHT52/LHT65N

• Update firmware for LHT65N, works for both LHT52/LHT65N

• Supports ADC mode to monitor external ADC

• Supports Interrupt mode

• Exposed All pins from the LHT65N Type-C connector.



3.2 E3 Temperature Probe

Temperature sensor with 2 meters cable long

• Resolution: 0.0625 °C
• ±0.5°C accuracy from -10°C to +85°C
• ±2°C accuracy from -55°C to +125°C
• Operating Range: -40 ~ 125 °C
• Working voltage 2.35v ~ 5v

3.3 E31F Temperature Probe

Temperature sensor with 1 meters cable long

Built-in Temperature Sensor:

• Resolution: 0.01 °C
• Accuracy Tolerance : Typ ±0.3 °C
• Long Term Drift: < 0.02 °C/yr
• Operating Range: -40 ~ 80 °C

Built-in Humidity Sensor:

• Resolution: 0.04 % RH
• Accuracy Tolerance : Typ ±3 % RH
• Long Term Drift: < 0.02 °C/yr
• Operating Range: 0 ~ 96 % RH

External Temperature Sensor :

• Resolution: 0.01 °C
• Accuracy Tolerance : Typical ±0.3 °C
• Long Term Drift: < 0.02 °C/yr
• Operating Range: -40 ~ 125 °C

External Humidity Sensor :

• Resolution: 0.04 % RH
• Accuracy Tolerance : Typ ±3 % RH
• Long Term Drift: < 0.02 °C/yr
• Operating Range: 0 ~ 96 % RH

4. Configure LHT65N via AT command or LoRaWAN downlink

• AT Command Connection: See FAQ.

• LoRaWAN Downlink instruction for different platforms: IoT LoRaWAN Server

• General Commands.

1. General system settings like: uplink interval.

2. LoRaWAN protocol & radio-related commands.

• Commands special design for LHT65N

4.1 Set Transmit Interval Time

Feature: Change LoRaWAN End Node Transmit Interval.

AT Command: AT+TDC

Downlink Command: 0x01

Format: Command Code (0x01) followed by 3 bytes time value.

If the downlink payload=0100003C, it means set the END Node's Transmit Interval to 0x00003C=60(S), while type code is 01.

• Example 1: Downlink Payload: 0100001E         // Set Transmit Interval (TDC) = 30 seconds

• Example 2: Downlink Payload: 0100003C         // Set Transmit Interval (TDC) = 60 seconds

4.2 Set External Sensor Mode

Feature: Change External Sensor Mode.

AT Command: AT+EXT

Downlink Command: 0xA2

Total bytes: 2 ~ 5 bytes

Example:

• 0xA201: Set external sensor type to E1

• 0xA209: Same as AT+EXT=9

• 0xA20702003c: Same as AT+SETCNT=60

4.3 Enable/Disable uplink Temperature probe ID

• First Packet after OTAA Join

• Every 24 hours since the first packet.

AT Command:

Downlink Command:

• 0xA800     --> AT+PID=0
• 0xA801     --> AT+PID=1

4.4 Set Password

Feature: Set device password, max 9 digits

AT Command: AT+PWORD

Downlink Command:

No downlink command for this feature.

4.5 Quit AT Command

Feature: Quit AT Command mode, so user needs to input password again before use AT Commands.

AT Command: AT+DISAT

Downlink Command:

No downlink command for this feature.

4.6 Set to sleep mode

Feature: Set device to sleep mode

• AT+Sleep=0  : Normal working mode, device will sleep and use lower power when there is no LoRa message
• AT+Sleep=1 :  Device is in deep sleep mode, no LoRa activation happen, used for storage or shipping.

AT Command: AT+SLEEP

Downlink Command:

• There is no downlink command to set to Sleep mode.

4.7 Set system time

Feature: Set system time, unix format. See here for format detail.

AT Command:

Downlink Command:

0x306007806000        //  Set timestamp to 0x(6007806000),Same as AT+TIMESTAMP=1611104352

4.8 Set Time Sync Mode

AT Command:

Downlink Command:

0x28 01             //  Same As AT+SYNCMOD=1
0x28 00             //  Same As AT+SYNCMOD=0

4.9 Set Time Sync Interval

Feature: Define System time sync interval. SYNCTDC default value: 10 days.

AT Command:

Downlink Command:

0x29 0A       // Same as AT+SYNCTDC=0x0A

4.10 Print data entries base on page.

Feature: Print the sector data from start page to stop page (max is 416 pages).

AT Command: AT+PDTA

Downlink Command:

No downlink commands for feature

4.11 Print last few data entries.

Feature: Print the last few data entries

AT Command: AT+PLDTA

Downlink Command:

No downlink commands for feature

4.12 Clear Flash Record

Feature: Clear flash storage for data log feature.

AT Command: AT+CLRDTA

Downlink Command: 0xA3

• Example: 0xA301        //  Same as AT+CLRDTA

4.13 Auto Send None-ACK messages

Feature: LHT65N will wait for ACK for each uplink, If LHT65N doesn't get ACK from the IoT server, it will consider the message doesn't arrive server and store it. LHT65N keeps sending messages in normal periodically. Once LHT65N gets ACK from a server, it will consider the network is ok and start to send the not-arrive message.

AT Command: AT+PNACKMD

The default factory setting is 0

Downlink Command: 0x34

• Example: 0x3401       //  Same as AT+PNACKMD=1

4.14 Modified WMOD command for external sensor TMP117 or DS18B20 temperature alarm(Since firmware 1.3.0)

Feature: Set internal and external temperature sensor alarms.

AT+WMOD=parameter1,parameter2,parameter3,parameter4

Parameter 1:  Alarm mode:

0): Cancel

1): Threshold alarm

2): Fluctuation alarm

 Parameter 2:  Sampling time. Unit: seconds, up to 255 seconds.

Note: When the collection time is less than 60 seconds and always exceeds the set alarm threshold, the sending interval will not be the collection time, but will be sent every 60 seconds.

 Parameter 3 and parameter 4:

1):  If Alarm Mode is set to 1: Parameter 3 and parameter 4 are valid, as before, they represent low temperature and high temperature.

Such as AT+WMOD=1,60,45,105, it means high and low temperature alarm.

2):  If Alarm Mode is set to 2: Parameter 3 is valid, which represents the difference between the currently collected temperature and the last uploaded temperature.

Such as AT+WMOD=2,10,2,it means that it is a fluctuation alarm.

If the difference between the current collected temperature and the last Uplin is ±2 degrees, the alarm will be issued.

Downlink Command: 0xA5

0xA5 00 -- AT+WMOD=0.

0xA5 01 0A 11 94 29 04 -- AT+WMOD=1,10,45,105  (AT+WMOD = second byte, third byte, fourth and fifth bytes divided by 100, sixth and seventh bytes divided by 100 )

0XA5 01 0A F9 C0 29 04 --AT+WMOD=1,10,-16,105(Need to convert -16 to -1600 for calculation，-1600(DEC)=FFFFFFFFFFFFF9C0(HEX)  FFFFFFFFFFFFF9C0(HEX) +10000(HEX)=F9C0(HEX))

0xA5 02 0A 02 -- AT+WMOD=2,10,2  (AT+WMOD = second byte, third byte, fourth byte)

0xA5 FF -- After the device receives it, upload the current alarm configuration (FPORT=8). Such as 01 0A 11 94 29 04 or 02 0A 02.

5. Battery & How to replace

5.1 Battery Type

The minimum Working Voltage for the LHT65N is ~ 2.5v. When battery is lower than 2.6v, it is time to change the battery.


5.2 Replace Battery

LHT65N has two screws on the back, Unscrew them, and changing the battery inside is ok. The battery is a general CR17450 battery. Any brand should be ok.

5.3 Battery Life Analyze

6. FAQ

6.1 How to use AT Command?

LHT65N supports AT Command set.User can use a USB to TTL adapter plus the Program Cable to connect to LHT65 for using AT command, as below.

Connection:

• USB to TTL GND <-->GND
• USB to TTL RXD <--> D+
• USB to TTL TXD <--> A11

Input password and ATZ to activate LHT65N,As shown below:

AT Command List is as below:

AT+<CMD>? :                  Help on <CMD>

AT+<CMD> :                   Run <CMD>

AT+<CMD>=<value> :   Set the value

AT+<CMD>=? :               Get the value

AT+DEBUG:    Set more info output

ATZ:                Trig a reset of the MCU

AT+FDR:         Reset Parameters to Factory Default, Keys Reserve

AT+DEUI:       Get or Set the Device EUI

AT+DADDR:   Get or Set the Device Address

AT+APPKEY:   Get or Set the Application Key

AT+NWKSKEY:   Get or Set the Network Session Key

AT+APPSKEY:     Get or Set the Application Session Key

AT+APPEUI:        Get or Set the Application EUI

AT+ADR:       Get or Set the Adaptive Data Rate setting. (0: off, 1: on)

AT+TXP:        Get or Set the Transmit Power (0-5, MAX:0, MIN:5, according to LoRaWAN Spec)

AT+DR:         Get or Set the Data Rate. (0-7 corresponding to DR_X)

AT+DCS:       Get or Set the ETSI Duty Cycle setting - 0=disable, 1=enable - Only for testing

AT+PNM:      Get or Set the public network mode. (0: off, 1: on)

AT+RX2FQ:    Get or Set the Rx2 window frequency

AT+RX2DR:    Get or Set the Rx2 window data rate (0-7 corresponding to DR_X)

AT+RX1DL:    Get or Set the delay between the end of the Tx and the Rx Window 1 in ms

AT+RX2DL:    Get or Set the delay between the end of the Tx and the Rx Window 2 in ms

AT+JN1DL:     Get or Set the Join Accept Delay between the end of the Tx and the Join Rx Window 1 in ms

AT+JN2DL:     Get or Set the Join Accept Delay between the end of the Tx and the Join Rx Window 2 in ms

AT+NJM:        Get or Set the Network Join Mode. (0: ABP, 1: OTAA)

AT+NWKID:    Get or Set the Network ID

AT+FCU:        Get or Set the Frame Counter Uplink

AT+FCD:        Get or Set the Frame Counter Downlink

AT+CLASS:    Get or Set the Device Class

AT+JOIN:       Join network

AT+NJS:        Get the join status

AT+SENDB:   Send hexadecimal data along with the application port

AT+SEND:     Send text data along with the application port

AT+RECVB:    Print last received data in binary format (with hexadecimal values)

AT+RECV:      Print last received data in raw format

AT+VER:        Get current image version and Frequency Band

AT+CFM:       Get or Set the confirmation mode (0-1)

AT+CFS:        Get confirmation status of the last AT+SEND (0-1)

AT+SNR:       Get the SNR of the last received packet

AT+RSSI:       Get the RSSI of the last received packet

AT+TDC:       Get or set the application data transmission interval in ms

AT+PORT:     Get or set the application port

AT+DISAT:    Disable AT commands

AT+PWORD: Set password, max 9 digits

AT+CHS:       Get or Set Frequency (Unit: Hz) for Single Channel Mode

AT+CHE:       Get or Set eight channels mode,Only for US915,AU915,CN470

AT+PDTA:      Print the sector data from start page to stop page

AT+PLDTA:    Print the last few sets of data

AT+CLRDTA:  Clear the storage, record position back to 1st

AT+SLEEP:     Set sleep mode

AT+EXT:        Get or Set external sensor model

AT+BAT:        Get the current battery voltage in mV

AT+CFG:        Print all configurations

AT+WMOD:   Get or Set Work Mode

AT+ARTEMP:  Get or set the internal Temperature sensor alarm range

AT+CITEMP:   Get or set the internal Temperature sensor collection interval in min

AT+SETCNT:   Set the count at present

AT+RJTDC:     Get or set the ReJoin data transmission interval in min

AT+RPL:         Get or set response level

AT+TIMESTAMP:   Get or Set UNIX timestamp in second

AT+LEAPSEC:        Get or Set Leap Second

AT+SYNCMOD:    Get or Set time synchronization method

AT+SYNCTDC:      Get or set time synchronization interval in day

AT+PID:                Get or set the PID

6.2 Where to use AT commands and Downlink commands

AT commands:

Downlink commands:

TTN:

Helium:

Chirpstack: The downlink window will not be displayed until the network is accessed

Aws:

6.3 How to change the uplink interval?

Please see this link: http://wiki.dragino.com/xwiki/bin/view/Main/How%20to%20set%20the%20transmit%20time%20interval/

6.4 How to use TTL-USB to connect a PC to input AT commands?

Input password and ATZ to activate LHT65N, As shown below:

6.5 How to use TTL-USB to connect PC to upgrade firmware?

Step1: Install TremoProgrammer  first.

Step2: wiring method.

First connect the four lines;

,

Then use DuPont cable to short circuit port3 and port1, and then release them, so that the device enters bootlaod mode.

Step3: Select the device port to be connected, baud rate and bin file to be downloaded.

Click the start button to start the firmware upgrade.

When this interface appears, it indicates that the download has been completed.

Finally, unplug the DuPont cable on port4, and then use the DuPont cable to short circuit port3 and port1 to reset the device.

6.6 Using USB-TYPE-C to connect to the computer using the AT command

UART Port of LHT65N:

• PB0: RXD
• PB1: TXD
• GND

Input password and ATZ to activate LHT65N,As shown below:

6.7 How to use  USB-TYPE-C to connect PC to upgrade firmware?

Step1: Install TremoProgrammer  first.

Step2: wiring method.

First connect the four lines;

Connect A8 and GND with Dupont wire for a while and then separate, enter reset mode

Step3: Select the device port to be connected, baud rate and bin file to be downloaded.

Click the start button to start the firmware upgrade.

When this interface appears, it indicates that the download has been completed.

Finally,Disconnect 3.3v, Connect A8 and GND with Dupont wire for a while and then separate, exit reset mode

6.8 Why can't I see the datalog information

1. The time is not aligned, and the correct query command is not used.

2. Decoder error, did not parse the datalog data, the data was filtered.

7. Order Info

Part Number:  LHT65N-XX-YY

XX : The default frequency band

•  AS923: LoRaWAN AS923 band
•  AU915: LoRaWAN AU915 band
•  EU433: LoRaWAN EU433 band
•  EU868: LoRaWAN EU868 band
•  KR920: LoRaWAN KR920 band
•  US915: LoRaWAN US915 band
•  IN865: LoRaWAN IN865 band
•  CN470: LoRaWAN CN470 band

YY: Sensor Accessories

• E3: External Temperature Probe

8. Packing Info

Package Includes:

• LHT65N Temperature & Humidity Sensor x 1
• Optional external sensor

Dimension and weight:

• Device Size:  10 x 10 x 3.5 mm
• Device Weight: 120.5g

9. Reference material

• Datasheet, photos, decoder, firmware

10. FCC Warning

This device complies with part 15 of the FCC Rules.Operation is subject to the following two conditions:

(1) This device may not cause harmful interference;

(2) this device must accept any interference received, including interference that may cause undesired operation.
